工业级焊接管件

产品介绍

名称：   不锈钢焊接异径三通
工艺：   1/2"-16"内膨胀冷加工成型
尺寸：   无缝1/2"-16"（DN15-DN400)
标准：   GB/T12459、ASME B16.9、JIS B2313、DIN2605
压力：   PN6-PN40
材质：   304、304L、316L、310S、304H、2205等

点击咨询           点击咨询

产品详情

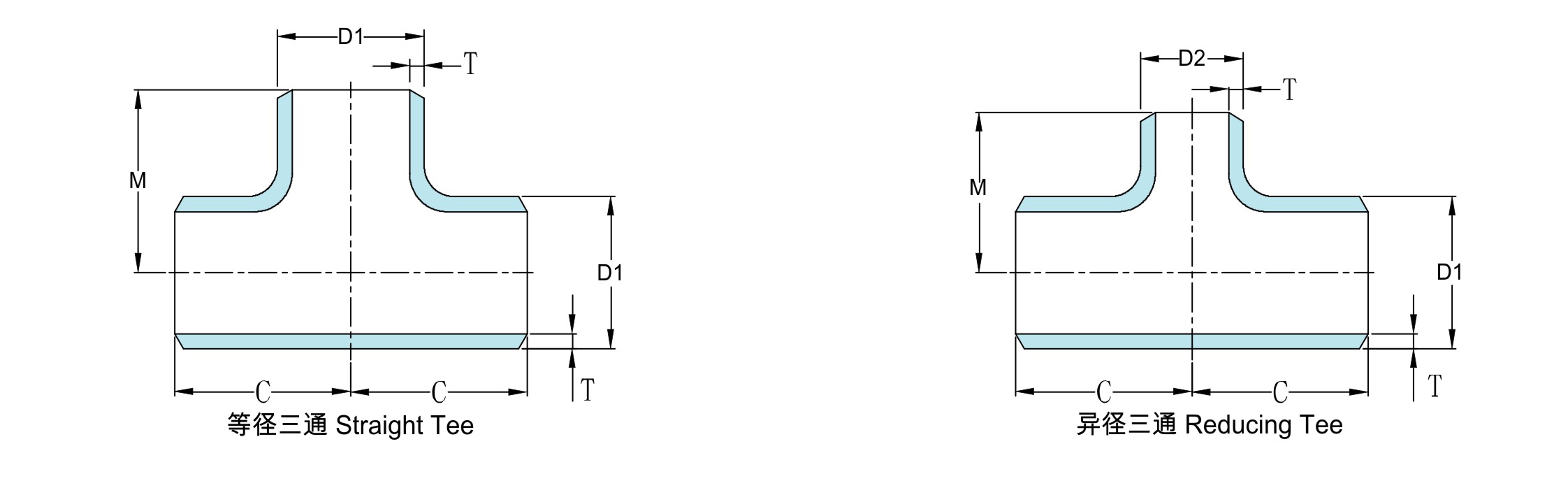

GB/T12459-2005 三通尺寸


公称通径
Nominal Diameter		 外径
Outside diameter		 中心至端面
Center to End
DN NPS A系列
Series A		 B系列
Series B		 A系列
Series A		 B系列
Series B		 C M
D1 D2
15×15×15 1/2×1/2×1/2 21.3 18 21.3 18 25 25
15×15×10 1/2×1/2×3/8 21.3 18 17.3 14 25 25
15×15×8 1/2×1/2×1/4 21.3 18 13.7 10 25 25
20×20×20 3/4×3/4×3/4 26.9 25 26.9 25 29 29
20×20×15 3/4×3/4×1/2 26.9 25 21.3 18 29 29
20×20×10 3/4×3/4×3/8 26.9 25 17.3 14 29 29
25×25×25 1×1×1 33.7 32 33.7 32 38 38
25×25×20 1×1×3/4 33.7 32 26.9 25 38 38
25×25×15 1×1×1/2 33.7 32 21.3 18 38 38
32×32×32 1.1/4×1.1/4×1.1/4 42.4 38 42.4 38 48 48
32×32×25 1.1/4×1.1/4×1 42.4 38 33.7 32 48 48
32×32×20 1.1/4×1.1/4×3/4 42.4 38 26.9 25 48 48
32×32×15 1.1/4×1.1/4×1/2 42.4 38 21.3 18 48 48
40×40×40 1.1/2×1.1/2×1.1/2 48.3 45 48.3 45 57 57
40×40×32 1.1/2×1.1/2×1.1/4 48.3 45 42.4 38 57 57
40×40×25 1.1/2×1.1/2×1 48.3 45 33.7 32 57 57
40×40×20 1.1/2×1.1/2×3/4 48.3 45 26.9 25 57 57
40×40×15 1.1/2×1.1/2×1/2 48.3 45 21.3 18 57 57
50×50×50 2×2×2 60.3 57 60.3 57 64 64
50×50×40 2×2×1.1/2 60.3 57 48.3 45 64 60
50×50×32 2×2×1.1/4 60.3 57 42.4 38 64 57
50×50×25 2×2×1 60.3 57 33.7 32 64 51
50×50×20 2×2×3/4 60.3 57 26.9 25 64 44
65×65×65 2.1/2×2/1/2×2.1/2 73 76 73 76 76 76
65×65×50 2.1/2×2/1/2×2 73 76 60.3 57 76 70
65×65×40 2.1/2×2/1/2×1.1/2 73 76 48.3 45 76 67
65×65×32 2.1/2×2/1/2×1.1/4 73 76 42.4 38 76 64
65×65×25 2.1/2×2/1/2×1 73 76 33.7 32 76 57
80×80×80 3×3×3 88.9 89 88.9 89 86 86
80×80×65 3×3×2.1/2 88.9 89 73 76 86 83
80×80×50 3×3×2 88.9 89 60.3 57 86 76
80×80×40 3×3×1.1/2 88.9 89 48.3 45 86 73
80×80×32 3×3×1.1/4 88.9 89 42.4 38 86 70
 更多尺寸请下载产品样本。
